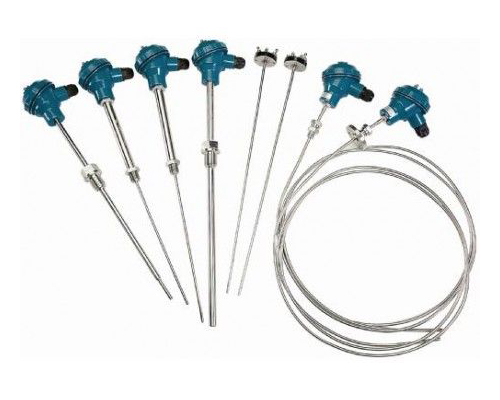

鎧裝鉑電阻
鎧裝鉑電阻
概 述
鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合。本公司生產的WZPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等特點。
特 點
★ 熱響應時間短，減小動態誤差
★ 直徑小，長度不受限制
★ 測量精確度高
★ 進口薄膜電阻元件，性能可靠穩定
工作原理
鎧裝鉑電阻是利用物質在溫度變化時，其電阻值也隨著發生變化的特征來測量溫度的，當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
主要技術參數
★ 產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
鎧裝熱電阻保護管直徑及材質
引線形式 |
單支式 |
雙支式 |
套管直徑 |
φ3 φ4 φ5 φ6 φ8 |
φ4 φ5 φ6 φ8 |
套管材質 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
★測溫范圍及允差
分度號 |
R? |
W（100℃） |
測溫范圍、允差 |
|
測溫范圍 |
允差 |
|||
Pt10 |
10 |
1.3850 |
-200~600 |
A級：（0.15+0.2%[t]） B級：（0.3+0.2%[t]） |
Pt100 |
100 |
-200~500 |
||
注：t為感溫元件實測溫度絕對值
- 熱響應時間
直徑 |
φ3 |
φ4 |
φ5 |
φ6 |
φ8 |
r0.5（秒） |
＜3 |
＜5 |
＜8 |
＜12 |
~18 |
